Trong các phòng thiết kế kiến trúc, văn phòng tư vấn xây dựng và xưởng may mặc công nghiệp, máy in phun khổ lớn (máy plotter) là công cụ chủ lực để xuất bản vẽ kỹ thuật CAD, hồ sơ hoàn công, bản đồ địa chính và sơ đồ rập may. Khác với các dòng giấy in văn phòng dạng tờ rời thông thường đóng theo ram, máy plotter vận hành liên tục bằng cơ chế nạp giấy cuộn tròn tự động và trang bị dao trượt điện tử để cắt rời từng bản vẽ sau khi hoàn tất.
Tuy nhiên, việc nắm rõ các quy cách bề rộng cuộn giấy cũng như lựa chọn khổ giấy tối ưu cho từng dự án thường khiến nhiều nhân viên kỹ thuật và bộ phận vật tư bối rối. Nếu chọn sai bề rộng khổ, bản vẽ có thể bị thừa nhiều dải biên trắng gây lãng phí vật tư; hoặc nếu chọn sai đường kính ống lõi carton, cuộn giấy sẽ không thể lắp vừa vào trục máy. Để hiểu rõ các đơn vị đo lường và định lượng giấy in tiêu chuẩn, bạn có thể tham khảo bài viết giải thích thuật ngữ chuyên ngành về giấy in để nắm chắc các khái niệm nền tảng trước khi đặt mua vật tư.
Máy in plotter là gì và nguyên lý nạp giấy cuộn khổ lớn
Máy in plotter (máy in phun khổ lớn kỹ thuật số) là thiết bị in chuyên dụng được thiết kế để xử lý các bản vẽ có kích thước vượt quá khổ giấy văn phòng A3 thông thường. Thay vì sử dụng khay nạp từng tờ rời, máy plotter hoạt động dựa trên trục treo giấy cuộn (Spindle Roll Feed). Cuộn giấy được luồn qua trục giữ, khóa ngàm hai đầu và đưa mép giấy vào cụm lô cuốn tự động.
Cơ chế nạp giấy dạng cuộn liên tục mang lại ba ưu thế vượt trội cho công tác in ấn kỹ thuật:
- In chiều dài tùy ý: Máy plotter không bị giới hạn chiều dài trang giấy như các khổ in tờ rời tiêu chuẩn. Bạn có thể in những bản vẽ trắc dọc công trình giao thông hoặc sơ đồ rập may trang phục dài hàng chục mét trên một dải giấy liền mạch.
- Tự động cắt giấy chính xác: Sau khi đầu phun hoàn thành nét vẽ cuối cùng, cụm dao cắt tự động (Auto Cutter) sẽ trượt ngang để xén đứt giấy theo đúng kích thước đã thiết lập trong lệnh in, mép cắt thẳng và phẳng đều.
- Vận hành ổn định số lượng lớn: Một cuộn giấy khổ lớn có thể in liên tục hàng chục đến hàng trăm bản vẽ kỹ thuật mà không cần người vận hành phải đứng nạp giấy thủ công từng tờ.

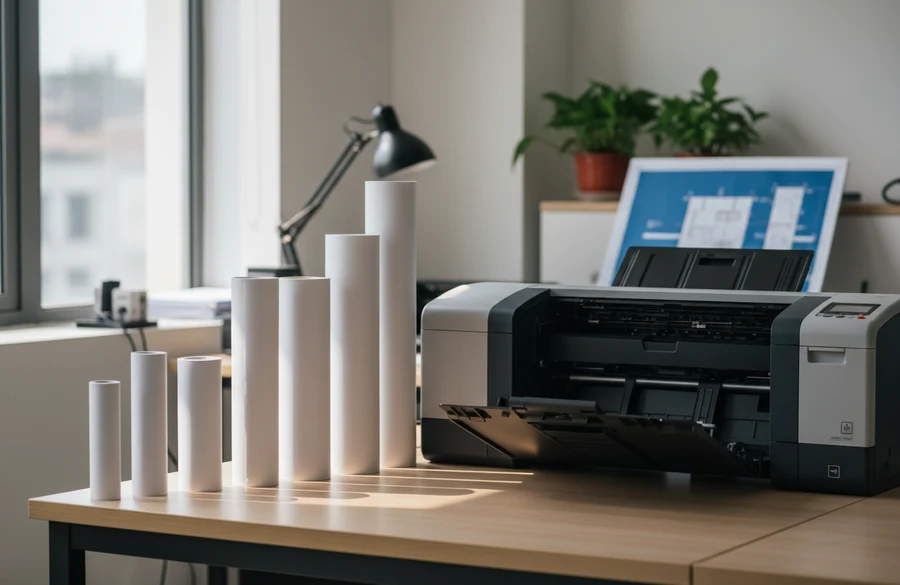

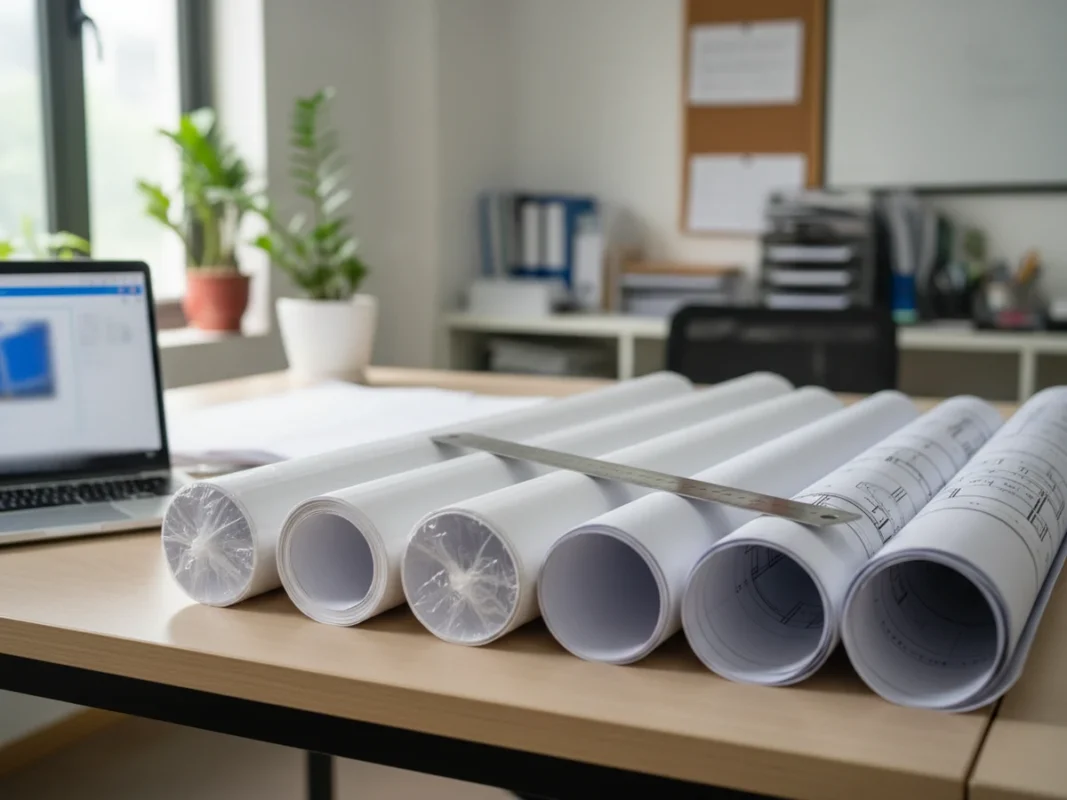

Các khổ giấy cuộn thông dụng cho máy plotter hiện nay
Dải khổ giấy cuộn cho máy in plotter được sản xuất dựa trên hai hệ quy chuẩn: hệ kích thước tiêu chuẩn quốc tế ISO 216 (các khổ A2, A1, A0) và hệ kích thước theo số đo inch thực tế của dàn trục máy in công nghiệp (các khổ 90cm, 107cm). Dưới đây là đặc điểm chi tiết của từng khổ cuộn phổ biến:
1. Khổ A2 cuộn (bề rộng 42cm / 420mm): Đây là khổ cuộn nhỏ nhất thường dùng trên máy plotter. Khổ A2 phù hợp cho các bản vẽ chi tiết cấu kiện thép, bản vẽ trích đoạn kiến trúc, sơ đồ mạng điện trong nhà hoặc phối cảnh nội thất thu nhỏ. Khổ giấy này giúp tiết kiệm vật tư đáng kể khi không cần phải xả từ các cuộn giấy lớn.
2. Khổ A1 cuộn (bề rộng 60cm và 61,5cm): Khổ A1 được coi là tiêu chuẩn vàng của ngành xây dựng và kiến trúc vì vừa vặn tầm tay người đọc ngoài hiện trường. Trên thị trường có hai quy cách bề rộng tương đương:
- Bản khổ 60cm (600mm): Tương ứng với khổ chuẩn A1 (cạnh ngắn 594mm làm tròn lên 600mm), chừa mép in tiêu chuẩn 3mm mỗi bên.
- Bản khổ 61,5cm (615mm): Rộng hơn khổ 60cm một chút. Lưu ý 615mm lớn hơn 610mm (24 inch), nên với máy 24 inch cần xem bề rộng cuộn tối đa ghi trong tài liệu máy trước khi mua. Phần biên giấy rộng hơn giúp thợ in thoải mái bố trí thanh thước đo màu, dấu canh lề hoặc đóng nẹp gáy hồ sơ mà không lẹm vào khung tên bản vẽ.
3. Khổ A0 cuộn (bề rộng 84cm / 841mm): Khổ A0 là lựa chọn mặc định cho các bộ hồ sơ thiết kế tổng mặt bằng, bản đồ quy hoạch phân khu đô thị, trắc địa công trình hạ tầng và các đồ án kiến trúc quy mô lớn. Chiều rộng 84cm tương ứng chuẩn xác với cạnh ngắn 841mm của khổ A0 theo tiêu chuẩn ISO 216.
4. Khổ cuộn 90cm (900mm / xấp xỉ 35,4 inch): Khổ 90cm là khổ hay gặp tại các trung tâm in ấn dịch vụ và xưởng thiết kế. Với bề rộng 90cm, cuộn giấy có thể in vừa vặn các bản vẽ A0 có khung viền phụ trợ lớn, hoặc in ghép hai bản vẽ khổ nhỏ cạnh nhau để tối ưu hóa diện tích mặt giấy.
5. Khổ cuộn 107cm (1.067mm / tương đương 42 inch): Đây là khổ lớn nhất trong các khổ Phúc Thịnh đang có. Khổ 107cm chuyên dụng cho các xưởng dệt may xuất khẩu để in sơ đồ giác sơ đồ rập may bằng phần mềm Gerber hay Lectra, cũng như in bản đồ địa chính khổ cực lớn cho các viện quy hoạch tài nguyên môi trường.
Để dễ dàng tra cứu và đối chiếu vật tư khi mua sắm, bảng dưới đây tổng hợp đầy đủ các thông số cơ bản của từng khổ giấy cuộn plotter:
| Khổ giấy cuộn | Bề rộng cuộn | Độ rộng trục máy in tương thích | Định lượng tiêu chuẩn | Ứng dụng kỹ thuật tiêu biểu |
|---|---|---|---|---|
| Khổ A2 | 42 cm (420 mm) | Máy 17 inch – 24 inch | Ford trắng 100gsm | Chi tiết cấu kiện, bản vẽ kết cấu nhỏ, sơ đồ nội thất |
| Khổ A1 (60cm) | 60 cm (600 mm) | Máy 24 inch trở lên | Ford trắng 100gsm | Bản vẽ thi công kiến trúc, hồ sơ hoàn công công trình |
| Khổ A1 (61,5cm) | 61,5 cm (615 mm) | Máy 36 inch; máy 24 inch cần xem tài liệu máy | Ford trắng 100gsm | Bản vẽ kỹ thuật chừa biên đóng nẹp, in tràn lề đồ án |
| Khổ A0 (84cm) | 84 cm (841 mm) | Máy 36 inch trở lên | Ford trắng 100gsm | Tổng mặt bằng quy hoạch, bản vẽ hạ tầng, đồ án tốt nghiệp |
| Khổ 90cm | 90 cm (900 mm) | Máy 36 inch trở lên | Ford trắng 100gsm | Bản vẽ phối cảnh mở rộng, in ghép đa bản vẽ song song |
| Khổ 107cm | 107 cm (1.067 mm) | Máy 42 inch – 44 inch | Ford trắng 100gsm | Sơ đồ rập may mặc xuất khẩu, bản đồ địa hình khổ lớn |
Một cuộn giấy A0, A1 dài bao nhiêu mét?
Một trong những thắc mắc phổ biến nhất của người dùng khi dự trù kinh phí in ấn là một cuộn giấy plotter dài bao nhiêu mét và in được bao nhiêu bản vẽ. Trên thực tế, các nhà sản xuất giấy cuộn kỹ thuật thường phân phối theo khối lượng cả cuộn (kg) thay vì ghi chiều dài mét trên bao bì, bởi màng giấy cuộn chặt hay lỏng có thể làm thay đổi đường kính nhưng khối lượng thực tế luôn cố định.
Chiều dài thực của cuộn giấy phụ thuộc trực tiếp vào hai yếu tố: định lượng giấy (gsm = gram/m²) và khối lượng giấy tinh (kg) sau khi trừ đi phần lõi carton. Với dòng giấy Ford trắng chuyên dụng định lượng tiêu chuẩn 100gsm (tức 1m² giấy nặng 100g hay 0,1kg), công thức tính chiều dài cuộn giấy như sau:
Chiều dài cuộn (mét) = [Khối lượng giấy tinh (kg) / 0,1] / Bề rộng cuộn (mét)
Áp công thức với khối lượng cả cuộn ghi trên trang sản phẩm (chưa trừ lõi carton, nên chiều dài thật ngắn hơn một ít):
- Cuộn A0 (84cm) 7kg: 7 ÷ 0,1 ÷ 0,84 ≈ 83 mét là mức tối đa, tức không quá khoảng 70 bản vẽ A0 (mỗi bản dài 1,189m).
- Cuộn A0 (84cm) 4,7kg: tối đa khoảng 56 mét (không quá khoảng 47 bản vẽ A0).
- Cuộn A0 (84cm) 2,7kg: tối đa khoảng 32 mét (không quá khoảng 27 bản vẽ A0).
- Cuộn A1 (60cm) 5kg: tối đa khoảng 83 mét (không quá khoảng 99 bản vẽ A1 dài 0,841m); khổ 61,5cm cùng khối lượng thì ngắn hơn chút, khoảng 81 mét.
- Cuộn A1 (60cm) 2,7kg: tối đa khoảng 45 mét (không quá khoảng 53 bản vẽ A1).
Nếu bạn cần đối chiếu chi tiết giữa kích thước tính bằng centimet và các mốc định lượng mỏng dày, bài viết về kích thước khổ giấy A0 A1 chuẩn cm sẽ cung cấp bảng tra cứu diện tích chính xác để tính toán số mét vuông giấy cần sử dụng cho toàn bộ dự án.
Cách chọn khổ giấy cuộn chuẩn xác theo máy và bản vẽ
Để bản vẽ in ra luôn chuẩn tỷ lệ, không bị lãng phí phần giấy trắng thừa và máy vận hành êm ái, bạn nên áp dụng các tiêu chí chọn lựa kỹ thuật sau:
1. Chọn khổ giấy tương thích với bề rộng trục in của máy plotter: Mỗi phân khúc máy in khổ lớn đều có giới hạn độ rộng nạp giấy tối đa (Max Print Width). Bạn tuyệt đối không thể ép cuộn giấy lớn hơn vào máy có trục nhỏ hơn:
- Máy in khổ 24 inch (tương đương 610mm): Nhận các cuộn khổ A2 (42cm) và A1 khổ 60cm; khổ 61,5cm cần xem tài liệu máy vì rộng hơn 610mm. Dòng máy này hoàn toàn không thể lắp vừa cuộn A0 84cm hay cuộn 90cm.
- Máy in khổ 36 inch (tương đương 914mm): Là dòng máy phổ biến nhất tại các công ty tư vấn thiết kế, nhận được toàn bộ các cuộn từ khổ A2, A1, A0 (84cm) cho đến cuộn 90cm.
- Máy in khổ 42 inch đến 44 inch (1.067mm – 1.118mm): Lắp vừa tất cả các khổ giấy kể trên, bao gồm cả cuộn công nghiệp 107cm. Bạn có thể tham khảo thêm hướng dẫn chi tiết về chọn giấy cuộn khổ lớn cho máy plotter theo từng dòng máy để hiểu rõ đặc tính cơ học của từng thiết bị.
2. Xoay hướng bản vẽ trong phần mềm in để tiết kiệm giấy: Khi in số lượng lớn bản vẽ kỹ thuật, việc xoay bản vẽ (Rotation) trong lệnh in AutoCAD hay PDF Plotter có thể giúp tiết kiệm hàng chục mét giấy. Ví dụ, bản vẽ A1 có kích thước 594 × 841 mm. Nếu lắp cuộn giấy A0 (rộng 84cm), bạn hãy xoay bản vẽ nằm ngang (Landscape) sao cho chiều dài 841mm trùng với bề rộng cuộn 84cm. Lúc này, máy chỉ xả ra 594mm giấy theo chiều dài là hoàn thành bản in, mép cắt vừa khít và không hề sinh ra dải giấy trắng thừa dọc theo biên.

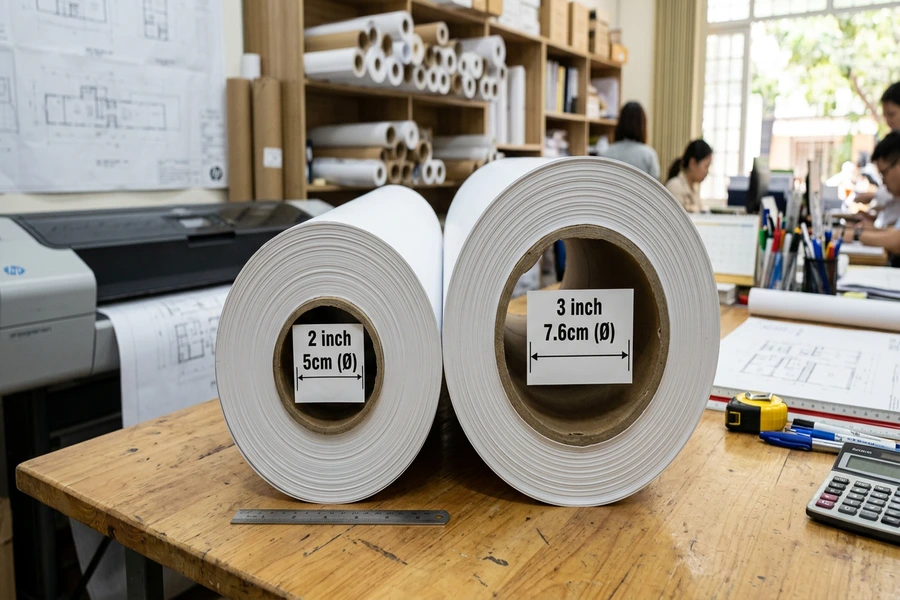

3. Kiểm tra kích thước đường kính ống lõi giấy (Lõi 2 inch vs Lõi 3 inch): Ống lõi carton là bộ phận định vị cuộn giấy vào thanh trục quay của máy plotter. Tương tự như nguyên tắc lắp đặt giấy tính tiền theo khổ và đường kính cuộn phải vừa vặn với khay máy in hóa đơn, giấy plotter cũng có hai quy chuẩn lõi giấy tách biệt:
- Lõi 2 inch (đường kính trong 5cm / 50,8mm): Tiêu chuẩn thông dụng nhất trên các dòng máy in phun khổ lớn văn phòng. Trục máy thường có hai đầu ngàm nhỏ vừa khít với đường kính 5cm.
- Lõi 3 inch (đường kính trong 7cm / 76,2mm): Thường dùng trên các dòng máy in kỹ thuật số công nghiệp tốc độ cao. Ống lõi dày dặn giúp chịu tải cho các cuộn giấy lớn từ 7kg trở lên mà không bị võng trục khi máy xả giấy ở tốc độ nhanh.
Tuyệt đối không sử dụng cuộn giấy có trọng lượng hoặc đường kính ngoài vượt quá giới hạn thiết kế của trục nạp máy in. Nếu cuộn giấy quá nặng hoặc cọ xát vào nắp đậy hộc chứa, mô-tơ xả giấy sẽ bị ghì tải dẫn đến trượt bước kéo, làm méo mó tỷ lệ bản vẽ CAD và dễ gây mẻ lưỡi dao cắt tự động.
Khi cần tham khảo các quy cách cuộn giấy in A0, A1, A2 và các khổ giấy công nghiệp đang có sẵn, bạn có thể xem nhanh danh mục sản phẩm bên dưới để chọn đúng quy cách tương thích với thiết bị của mình:
Giấy cuộn
Xem tất cả 1 sản phẩm
Phúc Thịnh cung cấp đầy đủ các dòng giấy cuộn in plotter từ khổ A2, A1 (60cm & 61,5cm), A0 (84cm) đến khổ 90cm và 107cm. Chất liệu giấy Ford trắng tinh khiết định lượng 100gsm đanh chắc, màng giấy phẳng mịn bám mực sắc nét, đóng gói bọc nắp chụp bảo vệ mép hai đầu an toàn trong thùng carton chuyên dụng. Liên hệ hotline 0902.308.802 để được tư vấn chính xác quy cách khổ giấy và kích thước lõi phù hợp nhất cho máy in của bạn.
Cuộn giấy in A0 100gsm dài bao nhiêu mét?
Cuộn giấy in A0 khổ 84cm định lượng 100gsm nặng 7kg dài tối đa khoảng 83 mét (tính cả lõi, nên thực tế ngắn hơn một ít), đủ cho gần 70 bản vẽ A0. Cuộn 4,7kg tối đa khoảng 56 mét; cuộn 2,7kg khoảng 32 mét.
Máy in plotter 24 inch có lắp vừa cuộn giấy A0 không?
Không. Máy in plotter 24 inch có bề rộng trục nạp tối đa là 610mm, do đó chỉ có thể lắp vừa các cuộn khổ A2 (42cm) hoặc A1 (60cm và 61,5cm). Để in được cuộn giấy A0 (84cm) hoặc cuộn 90cm, bạn cần trang bị máy in khổ 36 inch (914mm) trở lên.
Giấy cuộn A1 khổ 60cm và 61,5cm khác nhau thế nào?
Khổ 60cm bám sát kích thước tiêu chuẩn A1 (594mm làm tròn), chừa mép in nhỏ gọn. Khổ 61,5cm rộng hơn một chút, tạo khoảng trống biên rộng hơn để in tràn lề, đặt dải thang màu kiểm tra hoặc đóng nẹp gáy hồ sơ công trình mà không bị lẹm vào khung tên bản vẽ.
Khổ giấy cuộn cho máy plotter to nhất hiện nay là bao nhiêu?
Trong các khổ Phúc Thịnh đang có, lớn nhất là khổ 107cm (1.067mm, tương đương 42 inch), chuyên dùng cho máy plotter khổ 42 đến 44 inch để in sơ đồ rập may mặc xuất khẩu và bản đồ địa chính khổ lớn.
Lõi giấy cuộn 2 inch (5cm) và 3 inch (7cm) có lắp lẫn cho nhau được không?
Không thể lắp lẫn nếu không có phụ kiện chuyển đổi. Trục máy 2 inch luồn vào cuộn lõi 3 inch sẽ bị lỏng lẻo làm lệch tâm xả giấy, còn trục máy 3 inch thì không thể luồn lọt vào cuộn giấy lõi 2 inch. Bạn cần kiểm tra kích thước ngàm trục của máy trước khi đặt mua.
